Начинать нужно не с типа агрегата, а с рабочей точки системы — требуемого расхода (Q) и напора (H). Эти параметры определяются расчетом потерь в трубопроводной обвязке: длине и диаметре магистралей, количестве поворотов, наличии фильтров и арматуры. Пропуск этого этапа приводит к тому, что оборудование оказывается либо переразмеренным, либо не справляется с пиковыми нагрузками. На практике сначала фиксируют минимальный и максимальный расход для процесса, затем рассчитывают гидравлическое сопротивление при этих значениях, и только после этого наносят точку на сводный график полей Q-H.

Выбор зависит от вязкости среды и ее чувствительности к сдвигу. Центробежные агрегаты эффективны на низковязких жидкостях (вода, растворители), обеспечивая высокие расходы при умеренных напорах. Однако их подача резко падает с ростом вязкости: КПД может снизиться на 15–40% при перекачке глицерина или тяжелых масел. Объемные насосы (винтовые, шестеренные, мембранные) сохраняют стабильный расход независимо от противодавления и подходят для вязких, абразивных или чувствительных к перемешиванию сред. Исключение составляют крупные твердые частицы (песок, шлам): они могут заклинить механизм, поэтому здесь предпочтительнее центробежные модели с износостойкими материалами.

Это компромисс между удобством обслуживания, площадью и условиями эксплуатации:

Консольно-моноблочный: Самый компактный вариант, где колесо крепится прямо на вал двигателя. Плюсы: минимум места, отсутствие необходимости центровки. Минусы: тепло от горячих сред (выше 90–100 °C) передается на обмотки, сокращая ресурс; риск попадания жидкости на двигатель при износе уплотнения. Идеален для холодной чистой воды.

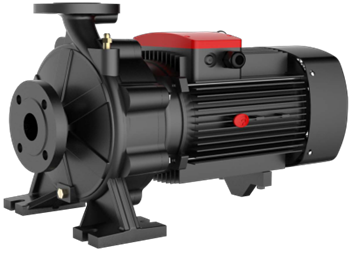

Консольный на раме: Классика для тяжелых условий. Двигатель соединен через муфту и развязан с гидравликой. Плюсы: подходит для температур до 200+ °C и агрессивных сред, легко обслуживается без демонтажа мотора. Минусы: требует больше места и точной центровки.

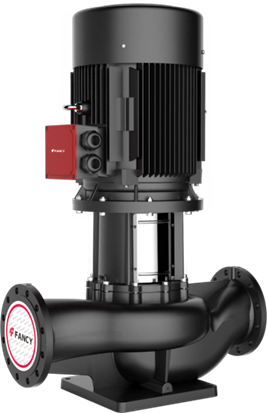

Инлайн (in-line): Патрубки расположены на одной оси, монтаж производится непосредственно «в линию» трубопровода. Экономит место, но не терпит осевых нагрузок от труб — требует компенсаторов. Оптимально для систем отопления и водоснабжения.

Краткое правило: холодная чистая среда и мало места — берите моноблок. Горячая, вязкая или агрессивная жидкость — консольный на раме. Чистая система со сложной обвязкой — инлайн.

NPSH (кавитационный запас) — это минимальное давление на входе, предотвращающее вскипание жидкости. Если располагаемый запас системы (NPSHa) ниже требуемого (NPSHr), возникают пузырьки пара. Их схлопывание разрушает металл эрозией за 3–6 месяцев работы. Условие безопасной работы: NPSHa > NPSHr + запас 0,5–1,0 м. На показатель влияют температура (с ней растет давление паров), высота установки над резервуаром и потери во всасывающей линии.

Для центробежных моделей рост вязкости снижает подачу и напор. Характеристики, полученные на воде, перестают соответствовать реальности, вызывая перегрев вне оптимальной зоны. Для объемных агрегатов подача остается стабильной, но растет потребляемая мощность на преодоление трения. При вязкости выше 500–1000 сСт требуются винтовые конструкции с подогревом корпуса.

Критичны химический состав, температура и наличие абразива. Нержавеющая сталь AISI 316 устойчива ко многим кислотам, но корродирует в хлоридах. Фторполимеры (PVDF, PTFE) выдерживают галогены, но имеют температурные ограничения. Для кристаллизующихся сред (например, гипохлорит натрия) обязательна конструкция с промывкой уплотнения, иначе оно выйдет из строя за несколько недель.

Чаще всего причина кроется в работе вне оптимальной зоны или недостаточном запасе мощности двигателя. При сильном дросселировании (расход значительно ниже номинала) возникает внутренняя рециркуляция жидкости, вызывающая нагрев и вибрацию. Переразмеренный агрегат работает в левой части графика, где начинаются проблемы. Также важен коэффициент запаса по двигателю (1,2–1,5 для объемных агрегатов).

За 3–5 лет основные затраты приходятся на электроэнергию, запчасти и простои. Агрегат, работающий в зоне максимального КПД, экономит 15–30% электричества по сравнению с моделью, смещенной от оптимума. Для непрерывных производств критична доступность быстросменного ЗИП: час простоя часто стоит дороже самого оборудования.

Да. При обратном вращении трехфазного двигателя центробежный насос не создаст напора, а объемный может разорвать вал. Проверка направления проводится кратковременным пуском до заполнения проточной части. Это одна из немногих ошибок, которая диагностируется мгновенно: мотор крутится, но подачи нет.
